Обновление Lingg & Janke.





Долгое время немецкая компания Lingg & Janke концентрировала свое внимание исключительно в области «smartmetering». При этом ее классический KNX ассортимент угрожающе устаревал с точки зрения функциональности и дизайна.

Осознав риск окончательно потерять конкурентоспособность, компания в текущем году обновила функциональные возможности выпускаемых линеек eibSOLO/eibDUO, и запустила в продажу новые продуктовые линейки - ECO+ и Quick KNX.

При этом все перечисленные продукты Lingg & Janke - обновленные eibSOLO/eibDUO, ECO+ и Quick KNX - имеют теперь унифицированную программную функциональность и единый набор аппликационных баз данных для ETS.

Особенно обращает на себя внимание появление Quick KNX. Это уникальная разработка инженеров Lingg & Janke, в которой реализована идея создания полнофункциональных KNX инсталляций на витой паре по упрощенной технологии «отверточной» настройки.

Теперь обо всем по порядку.


Новые функции актуаторов Lingg & Janke.

Ниже перечислены вновь появившиеся программные функции в актуаторах Lingg & Janke:

  • Scenes: до 32 сцен для каждого канала с возможностью их сохранения (DPT 18.001)
  • Logiс functions: парные логические функции AND/OR/EXOR на входе каждого актуаторного канала
  • Hours meter: счетчики часов наработки в каждом канале с контролем пороговых значений (1-65000ч); внешний сброс (DPT 1.015) и передача текущих значений (DPT 7.001)
  • Timing: программирование задержек включения и выключения от 1 до 255 сек; лестничная функция с интервалом включения от 1сек до 18 ч с опциями перезапуска и визуального предупреждения при переключениях
  • Announce: функция оповещения с внешним запуском (DPT 1.001)
  • Inhibit: функция блокировки выходов с опциями визуального предупреждения миганием, включением или выключением нагрузки
  • Status: передача статуса с опциями настройки момента передачи (не передавать, передавать после приема телеграммы, передавать при изменении значения группового объекта).

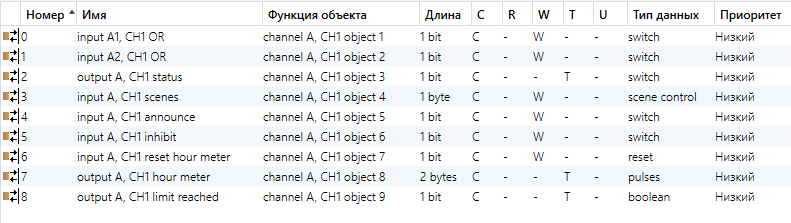

Скриншот из ETS на (рис. 1) наглядно демонстрирует возможности релейных актуаторов Lingg & Janke на сегодняшний день при активации всех функций (и соответствующих групповых объектов) для канала А.


Рис. 1. Групповые объекты канала ‘A’ релейных актуаторов Lingg & Janke.


Комфортные eibSOLO/eibDUO.

Релейные актуаторы eibSOLO/eibDUO второго поколения (версия comfort) по сравнению с предшественниками внешних или конструкционных изменений не претерпели, но теперь могут работать под управлением прикладных программ ECO+/Quick KNX с расширенной функциональностью, о которой шла речь в предыдущем разделе статьи.

Ниже в таблице 1 приведен перечень устройств eibSOLO/eibDUO второго поколения из текущего ассортимента Lingg & Janke.


Ассортимент eibSOLO/eibDUO  второго поколения                        Таблица 1

Модель

Артикул

Выходы

Входы

Каналов

Тип

Каналов

Тип

релейные модули

A6F16H-2

89205

6

230В / 16А

-

-

A2X6F16H-2

89204

12

230В / 16А

-

-

жалюзийные модули

J4F6H-2

89420

4

2x230В / 6А

-

-

J6F6H-2

89421

6

2x230В / 6А

-

-

комбинированные модули

NTA6F16H-2

89210

6

230В / 16А

-

-

NTA6F16H+USB-2

89222

6

230В / 16А

-

-

Достоинством актуаторов Lingg & Janke является их повышенная защищенность от больших токов, связанных с переключением емкостных нагрузок. Допустимыми являются емкостные нагрузки до 200мкФ. Кроме этого, отдельные каналы актуаторов могут подключаться к различным фазам сети электропитания без каких-либо ограничений. Это становится важным в инсталляциях с повышенными требованиями к надежности и безопасности.


Новый ECO+.

Линейка ECO+ - совершенно новая разработка Lingg & Janke, продолжающая классические традиции линейки eibSOLO/eibDUO.  В отличие от предшественницы, ECO+ заметно разнообразнее по канальности и функциям входящих в нее устройств (см. таблицу 2). В Lingg & Janke ожидают, что профессионалы высоко оценят возможность гибкости выбора и оптимизации при проектировании.



Ассортимент ECO+                                               Таблица 2

Модель

Артикул

Выходы

Входы

Каналов

Тип

Каналов

Тип

релейные модули

A2F16-E

79231

2

230В / 16А

-

-

A4F16-E

79232

4

230В / 16А

-

-

A6F16-E

79234

6

230В / 16А

-

-

A9F16-E

79235

9

230В / 16А

-

-

жалюзийные модули

J2F6-E

79431

2

2x230В / 6А

-

-

J4F6-E

79432

4

2x230В / 6А

-

-

J6F6-E

79434

6

2x230В / 6А

-

-

комбинированные модули ввода-вывода

BEA4FK16-E

79243

4

230В / 16А

4

Б/п

BEA4F230-E

79244

4

230В / 16А

4

230В

BEA8FK16-E

79241

8

230В / 16А

8

Б/п

BEA8F230-E

79242

8

230В / 16А

8

230В

бинарные модули ввода

BE4FK16-E

79531

-

-

4

Б/п

BE4F230-E

79532

-

-

4

230В

*) Б/п - беспотенциальный

Как и ранее, в ECO+ имеется две модификации модулей бинарных входов – одна для подключения беспотенциальных контактов от кнопок и датчиков, другая используется для выходов 230В. Новацией для Lingg & Janke стало появление комбинированных модулей ввода-вывода.

Актуаторы ECO+ унаследовали лучшие качества eibSOLO/eibDUO – двойной запас нагрузочной способности и устойчивость к большим коммутационным токам при работе с емкостными нагрузками до 200мкФ.

Так, в релейных актуаторах Lingg & Janke с номинальным током нагрузки до 16А используются реле, рассчитанные на нагрузку до 40А. Компания не экономит на элементной базе, обеспечивая двойной запас по нагрузке.

Еще один пример заботы Lingg & Janke о деньгах потребителя заключается в том, что жалюзийные модули ECO+ конструкционно допускают самостоятельную замену пользователем исполнительных реле в случае их выхода из строя.

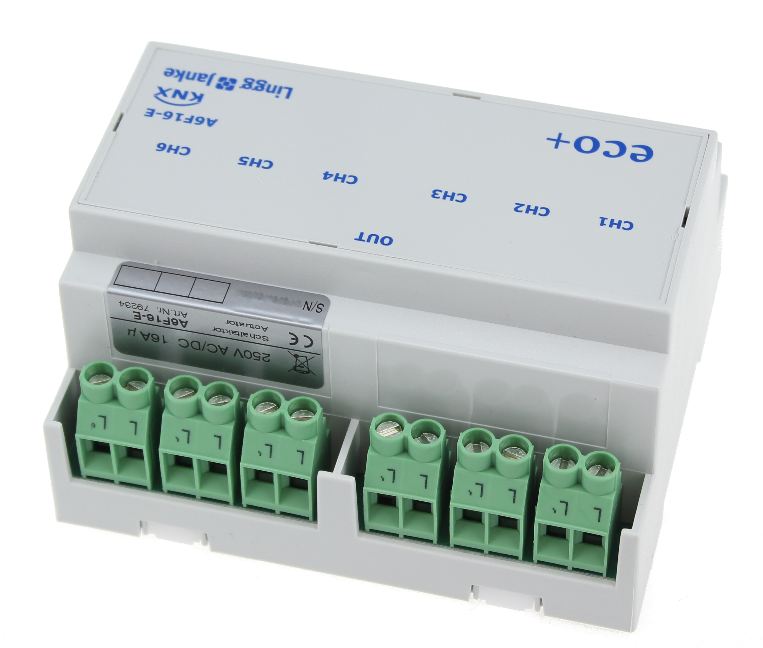

image003Все модули ECO+ оснащены винтовыми клеммниками (см. рис. 2). Релейные актуаторы ECO+ допускают подключения сечением до 6мм2!  Это очень удобно для шлейфовых соединений между каналами.

Внешний дизайн ECO+ прост и лаконичен. Но в целом устройства выглядят вполне эстетично и не производят впечатления дешевизны. Глянцевый блеск лицевой поверхности и четкая маркировка скорее говорят о добротности и достойном качестве  Lingg & Janke.

Рис. 2. Клеммники в модулях ECO+ / Quick KNX

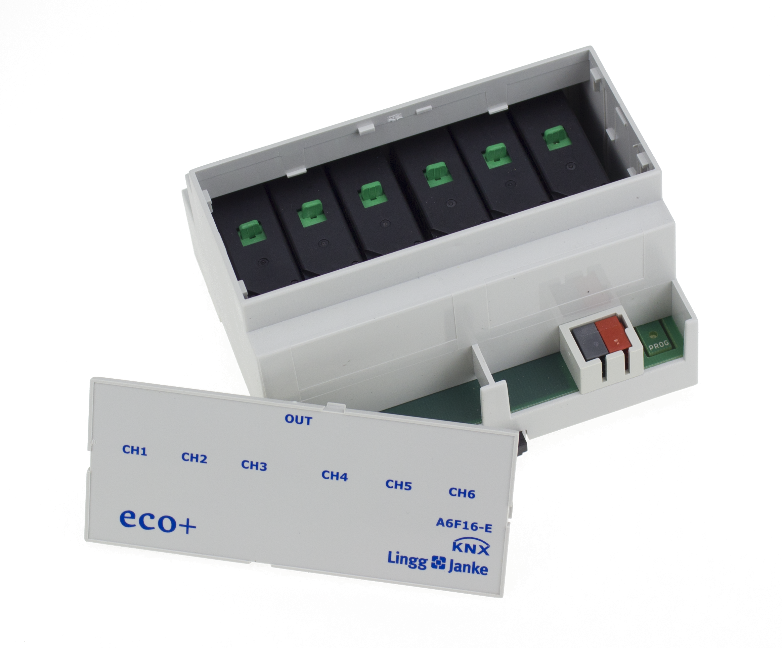

image004Необычно решен вопрос компоновки актуаторов ECO+. Доступ к ручкам переключателей реле скрыт внутри устройств (см. рис. 3). Чтобы переключить реле вручную, необходимо предварительно снять лицевую крышку актуатора с помощью отвертки или другого подручного инструмента.  На такую возможность намекают технологические зазоры по периметру лицевых крышек. Демонтаж фронтальных крышек производится легко и затруднений не вызывает.

Рис. 3. Ручное управление в модулях ECO+ / Quick KNX

Функциональные возможности актуаторов ECO+ аналогичны функциям, перечисленным ранее при описании второго поколения линейки eibSOLO/eibDUO.



Быстрый KNX.

1Другой новинкой текущего года от Lingg & Janke стала линейка устройств Quick KNX. По замыслу создателей, продукт ориентирован на небольшие и средние проекты KNX автоматизации на витой паре. Изюминка разработки в быстрой и недорогой технологии ввода в эксплуатацию KNX проектов без использования программы ETS (E-mode).

Преимуществами Quick KNX в Lingg & Janke считают:

  • отсутствие необходимости в интенсивном обучении и  инструментальных программах для начала работы;
  • быстрый и недорогой ввод в эксплуатацию проектов только с помощью отвертки;
  • возможность для конечного пользователя самостоятельно менять настройки и функции действующей системы;
  • использование стандарта проводного KNX, как гарантию надежности и качества.

Устройства Quick KNX поставляются с завода с уже загруженными аппликационными программами и параметрами, и задача инсталлятора сводится только к подбору необходимого для проекта оборудования и настройке связей между сенсорами и актуаторами.

Настройка связей между сенсорами и актуаторами  производится с помощью переключателей-колесиков номера канала (CH) и номера группы (GR), имеющих шлицы под отвертку. Сенсорные устройства Quick KNX имеют дополнительный поворотный переключатель программирования режима работы (M).

Важно отметить, что технология Quick KNX полностью соответствует стандарту KNX для витой пары, используемой в качестве среды передачи. При необходимости устройства Quick KNX могут программироваться и с помощью программы ETS (S-mode).

Функциональный состав линейки Quick KNX во многом аналогичен составу линейки ECO+ (см. таблицу 3). Дополнительно имеется 10 различных моделей кнопочных интерфейсов. Часть интерфейсов поддерживает только 2-х кнопочное управление (rocker), другая часть поддерживает работу только с одиночными кнопками. Есть универсальные модели интерфейсов, работающие в обоих режимах в зависимости от настройки, о чем будет рассказано ниже.

Ассортимент Quick KNX                                                   Таблица 3

Модель Артикул Выходы Входы
Каналов Тип Каналов Тип
релейные модули
A2F16-Q Q79231 2 230В / 16А - -
A4F16-Q Q79232 4 230В / 16А - -
A4F16-QT Q79233 4 230В / 16А
A6F16-Q Q79234 6 230В / 16А - -
A9F16-Q Q79235 9 230В / 16А - -
жалюзийные модули
J2F6-Q Q79431 2 2x230В / 6А - -
J4F6-Q Q79432 4 2x230В / 6А - -
J4F6-QA Q79433 4 2x230В / 6А - -
J6F6-Q Q79434 6 2x230В / 6А - -
диммерный модуль
DIM4FU-2-FW-Q Q77601 4 230В / 2.5А - -
комбинированные модули ввода-вывода
BEA4FK16-Q Q79243 4 230В / 1 4 Б/п
BEA4F230-Q Q79244 4 230В / 1 4 230В
BEA8FK16-Q Q79241 8 230В / 16А 8 Б/п
BEA4F230-Q Q79242 8 230В / 16А 8 230В
бинарные модули ввода
BE4FK-Q Q79531 - - 4 Б/п
BE4F230-Q Q79532 - - 4 230В
интерфейсы кнопочных выключателей (2 кнопки на канал)
TS2F-1-QW Q77890 - - 1 КН
TS4F-1-QW Q77891 - - 2 КН
TS8F-1-QW Q77894 - - 4 КН
TS2FL-1-QW Q77892 - - 1 КН +СД
TS4FL-1-QW Q77893 - - 2 КН + СД
интерфейсы кнопочных выключателей (1 кнопка на канал)
TS4F-2-QU Q77880 - - 4 КН
TS4FL-2-QU Q77881 - - 4 КН + СД
TS8F-2-QU Q77882 - - 8 КН
интерфейсы кнопочных выключателей (1 или 2 кнопки на канал)
TS4F-2-QW Q77895 - - 2/4 КН
TS4FL-2-QW Q77896 - - 2/4 КН +СД

*) Б/п – беспотенциальный

**) КН – Кнопка без фиксации (PushButton), СД – светодиоды

Важной компонентой линейки Quick KNX является коллекция выключателей дизайнерских серий Lara Carre, Lola Carre, Mona Carre, Zita Carre на 2 и 4 кнопки в каждом дизайне. Тот, кто знаком с продукцией бельгийской компании CJC Systems (www.cjcsystems.com) без труда догадается о происхождении этих позиций Lingg & Janke (см. рис. 4).

image006 image007
Lara Carre  Lola Carre
image008 image009
 Mona Carre  Zita Carre

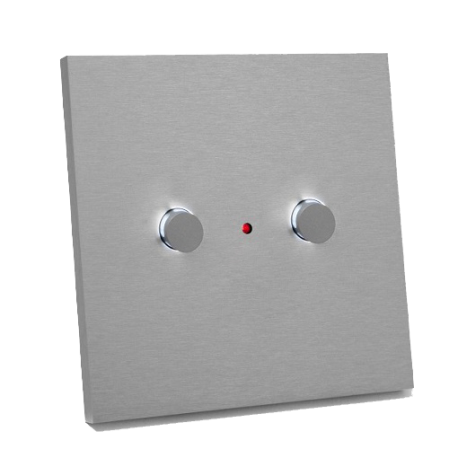

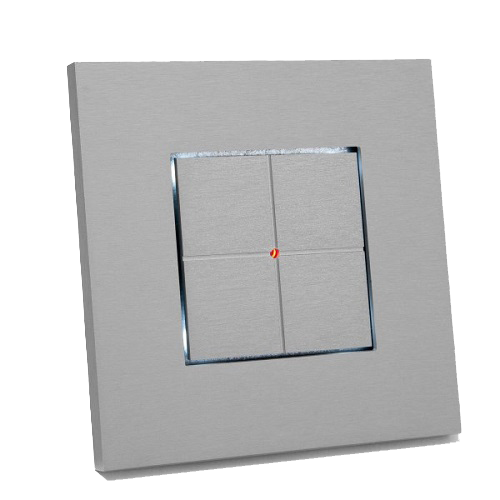

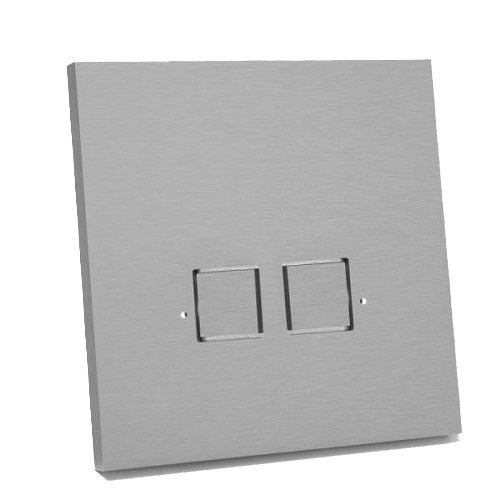

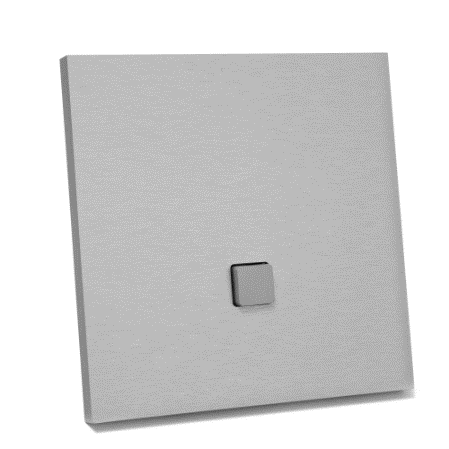

Рис. 4. Дизайнерские выключатели Quick KNX.

Удобно то, что дизайнерские выключатели Lingg & Janke поставляются в комплекте с кабелями для их быстрого подключения к интерфейсам TS2F(L)-1-QW и TS4F(L)-1-QW.

Бюджетной альтернативой выключателям в дизайне CJC в Quick KNX предлагаются недорогие выключатели серии Exclusive 55 стандартного формата 55х55мм на 1 или 2 клавиши. Белый пластик и два вида гравировки – для освещения и для жалюзи – ограничивают выбор клавишных накладок (см. рис. 5). Однако, коллекция цветных рамок из пластика, натурального дерева или стекла позволит найти приемлемое дизайнерское решение, даже если бюджет существенно ограничен.

image010  image011 image012

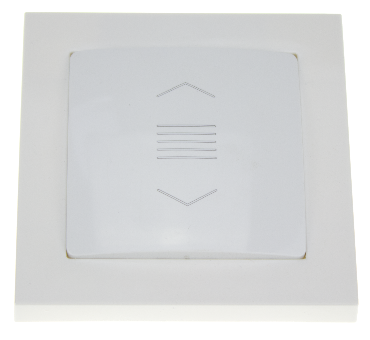

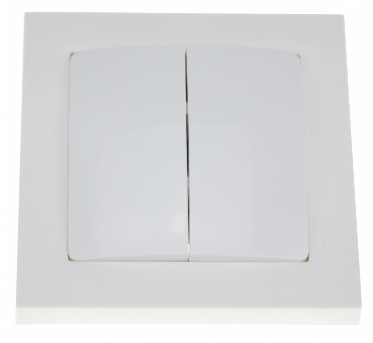

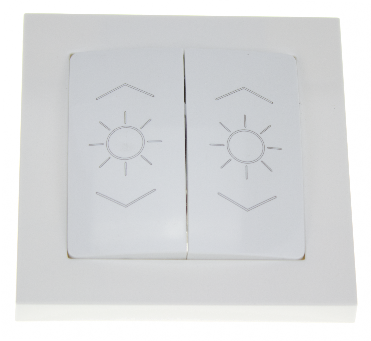

Рис. 5. Выключатели Exclusive 55 Quick KNX.



Настройки Quick KNX.

Основной процедурой настройки в инсталляции Quick KNX является взаимное связывание сенсорных и актуаторных устройств. Делается это с помощью поворотных переключателей режима работы, номера канала и номера группы в описанном ниже порядке.

Предварительно напомним, что одним из форматов записи групповых адреcов в KNXявляется их трехуровневое представление:

Главная группа / Средняя группа / Подгруппа,    где

Поле Размер Диапазон значений
Главная группа 5 бит 31..0
Средняя группа 3 бита 7..0
Подгруппа 8 бит 255..0

Именно такой формат групповых адресов используется  в документации Quick KNX.

В Quick KNX пространство используемых групповых адресов зафиксировано заранее в главных группах 14 и 15.  Ниже представлено распределение функций внутри используемого адресного пространства (см. таблицу 4):

Групповые адреса в Quick KNX                          Таблица 4

Групповые адреса Функции
14/0/xxx Жалюзи -> Движение - Вверх/Вниз
14/1/xxx Жалюзи -> Ламели - Стоп/Шаг
14/2/xxx Жалюзи -> Тревога (Ветер)
14/3/xxx Жалюзи -> Позиция %
14/4/xxx Жалюзи -> Позиция Ламели %
14/5/xxx Жалюзи -> Статус Позиция %
14/6/xxx Жалюзи -> Статус Ламели %
15/0/xxx Освещение переключение-> Вкл/Выкл
15/1/xxx Освещение переключение-> Статус Вкл/Выкл
15/2/xxx Освещение диммирование-> Вкл/Выкл
15/3/xxx Освещение диммирование-> Ярче / Темнее
15/4/xxx Освещение диммирование-> Яркость %
15/5/xxx Освещение диммирование-> Статус Вкл/Выкл
15/6/xxx Освещение диммирование-> Статус Яркость %

Подгруппа в групповом адресе определяется номером группы и номером канала по формуле:

Подгруппа = Номер группы * 16 + Номер канала,            где                  (1)

номер группы = 0-9,A-F, номер канала = 0-9

Номер группы ограничен 15 значениями, а максимальное количество каналов релейных, жалюзийных и диммерных актуаторов Quick KNX, соответственно 9, 6 и 4. Таким образом, одна инсталляция Quick KNX может максимально включать 135 релейных, 90 жалюзийных и 60 диммерных каналов управления.

Первым шагом при связывании сенсоров и актуаторов Quick KNX является настройка режимов работы сенсорных устройств.  Для актуаторов функциональность определена заранее: это всегда релейный, жалюзийный или диммерный модули. Для сенсорных же устройств требуется настройка - будет ли, например, кнопочный выключатель управлять релейным переключением, диммированием или группой жалюзи. Такая настройка выполняется поворотными переключателями режима (см. рис. 6). image013

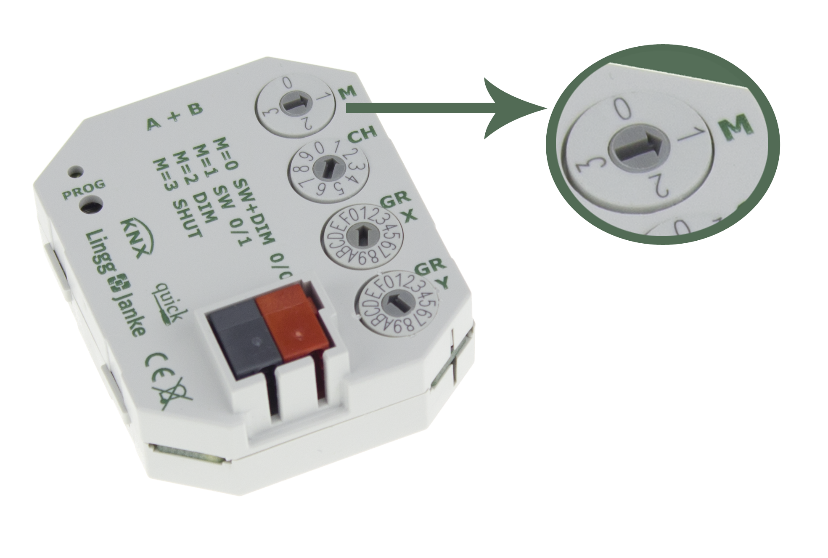

Рис. 6. Переключатель режима работы сенсора Quick KNX.

В результате настройки режимов определяются главная и средние группы используемых групповых адресов (см. таблицу 4).

Для дальнейшего связывания устройств Quick KNX необходимо произвести настройку их номеров групп (см. рис. 7) Работающие друг с другом сенсоры и актуаторы должны иметь одинаковые номера групп. Физически это означает настройку на один и тот же диапазон из 10 значений поля подгруппы групповых адресов (см. формулу 1).      image014

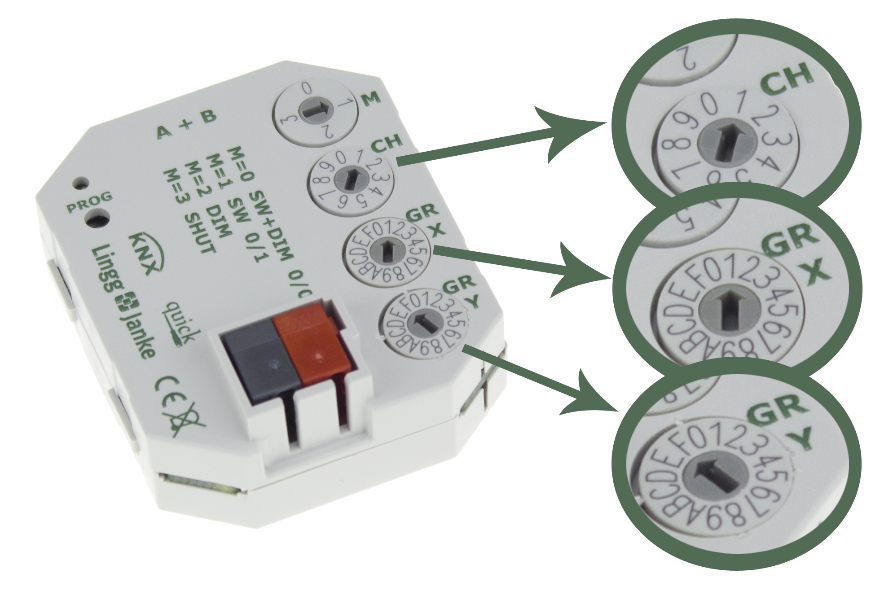

Рис. 7. Переключатель канала (CH) и номера группы (GR) сенсора Quick KNX

Поскольку в Quick KNX номер канала совпадает по смыслу с нумерацией каналов актуаторных устройств, то адресная настройка актуаторов сводится лишь к выбору номера группы. После этого групповые адреса для каждого из каналов актуатора автоматически оказываются полностью определены (см. формулу 1).

В отличие от актуаторов, окончательная адресная настройка сенсоров Quick KNX включает настройку номера канала. Номер канала на сенсоре должен быть установлен равным номеру канала актуатора, с которым сенсор должен взаимодействовать.

Нулевое значение номера канала соответствует всем каналам актуатора. Таким способом в Quick KNX реализуются центральные команды.

Все актуаторы Quick KNX имеют второй переключатель номера группы - всего пару переключателей номеров групп (GR X и GRY).   С помощью второго переключателя номера группы  каналы актуаторов могут настраиваться на управление вторым сенсорным устройством с другим номером группы (GRY).  Позиция ‘0’ второго переключателя GR Y отключает эту опцию.

Для упрощения планирования и документирования групповых адресов в ходе инсталляций Quick KNX рекомендуется использовать Excel таблицу Quick KNX-Групповые_адреса, доступную для скачивания на сайте www.eib-shop.ru.   Этот инструмент может оказаться весьма полезным при расширении инсталляции Quick KNX средствами визуализации.

Ранее упоминалось о том, что интерфейсы кнопочных выключателей и модули бинарных входов Quick KNX имеют поворотные переключатели режимов 'М'. Таблица 5 содержит информацию о режимах работы интерфейсов кнопочных выключателей с двумя кнопками на канал (rocker).

Режимы работы выключателя с 2 кнопками на канал          Таблица 5

Режим работы M # Описание режима
Переключение и диммирование 0 выключить все  0/0
Переключение 1 переключение  0/1
Диммирование 2 диммирование
Жалюзи 3 управление жалюзи

Информация о режимах работы других двух типов сенсорных устройств Quick KNX – модулей бинарных входов и интерфейсов кнопочных выключателей с 1 кнопкой на канал – приведена в Приложении 1.

Для читателей знакомых с KNX отметим, что в Quick KNX программирование индивидуальных  адресов устройств не предусмотрено, поскольку в этом нет необходимости. Действительно, как известно,  индивидуальные адреса в KNX используются исключительно в сервисных целях для идентификации устройств при их программировании через шину KNX с помощью программы ETS (S-mode).

Поскольку вся настройка устройств Quick KNX производится вручную на самих устройствах, то нет нужды в коммуникации по шине KNX c индивидуальной адресацией. Поэтому все устройства Quick KNX сохраняют заводское значение индивидуального адреса 15.15.255.

Как следствие, при наблюдении за трафиком шины KNX в инсталляции Quick KNX во время ее нормальной эксплуатации (runtime) все KNX телеграммы в поле отправителя будут содержать одинаковое значение 15.15.255.

После того как все настройки выполнены необходимо произвести программирование устройств, нажав на кнопку программирования KNX каждого из устройств (см. рис. 8). Сам процесс программирования занимает несколько секунд.  После того, как погаснет светодиод программирования KNX устройство сразу готово к работе. image015

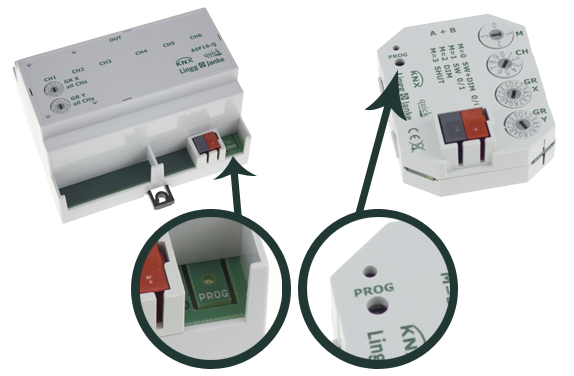

Рис. 8. Кнопки программирования устройств Quick KNX

В Приложении 2 приведены практические примеры настройки устройств Quick KNX.



Экономика с Lingg & Janke.



Обратим внимание на стоимостные показатели новой продукции Lingg & Janke. По текущему розничному прайс-листу компании минимальные цены актуаторных функций KNX управления в  ECO+ и Quick KNX составляют:

1 релейный канал                               –  30 Евро

1 канал жалюзи                                  –  60 Евро

1 канал диммирования 500Вт              –  215 Евро

Те, кто знаком с отечественным рынком KNX автоматизации легко смогут оценить стоимостную привлекательность продукции Lingg & Janke для конечного потребителя. Сравнение с традиционными для России марками KNX оборудования показывает, что при использовании решений Lingg & Janke появляется возможность снижения стоимости KNX инсталляции в два и даже более раз!

Дополнительную информацию о продуктах Lingg & Janke можно найти на сайтах компании:

www.lingg-janke.de

www.knx-quick.de

www.knx-designschalter.de

Каталог, технические спецификации, базы данных продуктов для ETS и информация о ценах на продукцию Lingg & Janke доступны на сайте www.eib-shop.ru.



Приложение 1

Режимы работы кнопочных интерфейсов и бинарных входов Quick KNX.

Режим работы M # Описание режима
Интерфейсы кнопочных выключателей (2 кнопки на канал)
Переключение и диммирование 0 выключить все  0/0
Переключение 1 переключение  0/1
Диммирование 2 диммирование
Жалюзи 3 управление жалюзи
Модули бинарных входов
Переключение 0 посылка ‘0’ по переднему фронту
Переключение 1 посылка ‘1’ по переднему фронту
Переключение 2

посылка ‘0’ по переднему фронту и

посылка ‘1’ по заднему фронту

Переключение 3

посылка ‘1’ по переднему фронту и

посылка ‘0’ по заднему фронту

Диммирование 4

короткое нажатие – ‘Выкл’

длинное нажатие – 'Темнее’

Диммирование 5

короткое нажатие – ‘Вкл’

длинное нажатие – 'Ярче’

Жалюзи 6

короткое нажатие – 'Ламели вниз’

длинное нажатие – 'Жалюзи вниз’

Жалюзи 7

короткое нажатие – 'Ламели вверх’

длинное нажатие – 'Жалюзи вверх’

Жалюзи 8 'Жалюзи вниз’
Жалюзи 9 'Жалюзи вверх’
Интерфейсы кнопочных выключателей (1 кнопка на канал)
Переключение 0 центр. выключить все  0/0
Переключение 1 посылка ‘0’ по переднему фронту
Переключение 2 посылка ‘1’ по переднему фронту
Переключение 3 посылка ‘0-1’ по переднему фронту
Переключение 4

посылка ‘0’ по переднему фронту и

посылка ‘1’ по заднему фронту

Переключение 5

посылка ‘1’ по переднему фронту и

посылка ‘0’ по заднему фронту

Диммирование 6

короткое нажатие – ‘Выкл’

длинное нажатие – 'Темнее’

Диммирование 7

короткое нажатие – ‘Вкл’

длинное нажатие – 'Ярче’

Диммирование 8

короткое нажатие – ‘Вкл/Выкл’

длинное нажатие – 'Ярче/Темнее’

Жалюзи 9

короткое нажатие – 'Ламели вниз’

длинное нажатие – 'Жалюзи вниз’

Жалюзи A

короткое нажатие – 'Ламели вверх’

длинное нажатие – 'Жалюзи вверх’

Жалюзи B

короткое нажатие – 'Ламели вверх/вниз’

длинное нажатие – 'Жалюзи вверх/вниз’

Жалюзи C 'Жалюзи вниз’
Жалюзи D 'Жалюзи вверх’
Отопление E

закрытие клапана по переднему фронту и

и открытие - по заднему фронту

Отопление F

открытие клапана по переднему фронту и

и закрытие - по заднему фронту



Приложение 2

Примеры настройки устройств Quick KNX.

Пример 1:

При настройке кнопочного выключателя и 4-х канального релейного актуатора Quick KNX были произведены следующие настройки:



Выключатель:    номер группы = 3, номер канала = 2

Актуатор:           номер группы =3



После этого между выключателем и 2 каналом актуатора будет установлена функциональная связь «включить / выключить» с помощью группового адреса 15/0/50.

Пример 2:

При настройке кнопочного выключателя и 2-х канального релейного актуатора Quick KNX были произведены следующие настройки:



Выключатель:   номер группы = 2, номер канала = 0

Актуатор:          номер группы =2



После этого между выключателем и всеми каналами актуатора будет установлена функциональная связь «включить / выключить» с помощью группового адреса 15/0/32.









Copyright © 2006-2017 EibShop Russia.
Тел.: +7 (499) 748-11-73, +7(495) 988-75-93;
email: info@eib-shop.ru
